Dans le domaine électrique, comprendre le symbole disjoncteur sur un schéma est essentiel pour tout professionnel ou amateur éclairé. Cet appareil de protection, représenté par un symbole normalisé spécifique, joue un rôle crucial dans la sécurité électrique. Contrairement aux autres appareillages, le disjoncteur combine protection et coupure, ce qui se traduit par une représentation graphique particulière qu’il convient de savoir identifier et interpréter correctement.
Le symbole disjoncteur et sa signification
Le symbole disjoncteur normalisé se compose d’un rectangle traversé par une ligne avec des contacts mobiles représentés par un trait perpendiculaire. Cette représentation graphique illustre parfaitement sa double fonction : établir, supporter et interrompre des courants dans toutes les conditions de fonctionnement.
Le disjoncteur se distingue par sa capacité unique à couper automatiquement un circuit en cas de surcharge ou de court-circuit. Son symbole intègre donc visuellement cette fonction de protection, contrairement aux simples appareils de coupure. Les contacts sont représentés de manière à montrer leur capacité de manœuvre sous charge.
Selon les normes internationales, on retrouve quelques variantes du symbole disjoncteur. La norme CEI (Commission Électrotechnique Internationale) privilégie un symbole avec un rectangle et des traits perpendiculaires, tandis que la norme américaine ANSI peut présenter des variations graphiques légèrement différentes, notamment dans la représentation des contacts.
Comment différencier le symbole du disjoncteur des autres appareillages électriques

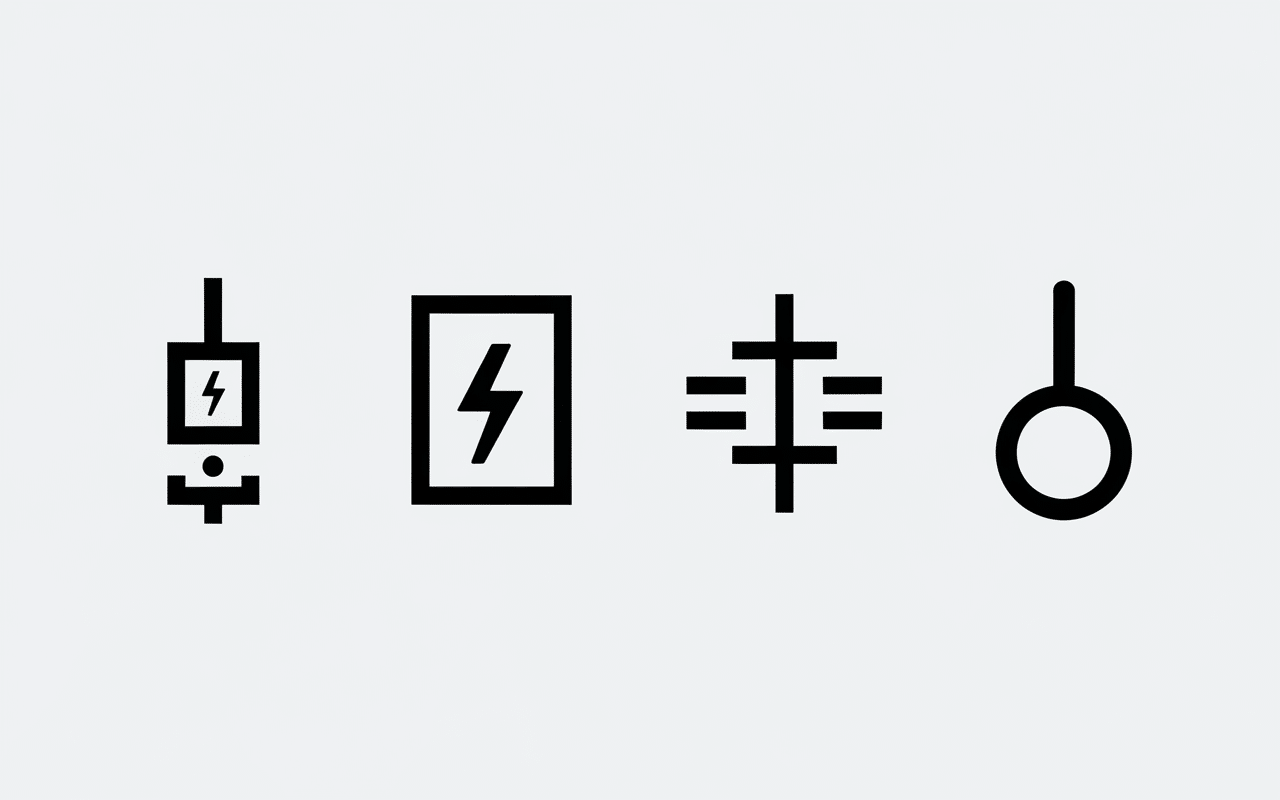

Dans mes années d’expérience, j’ai constaté que la confusion entre les différents symboles d’appareillages électriques est fréquente. Voici un tableau comparatif pour vous aider à les distinguer :
| Appareil | Symbole caractéristique | Fonction principale | Pouvoir de coupure |
|---|---|---|---|
| Disjoncteur | Rectangle avec contacts et protection | Protection + coupure | Courants de court-circuit |
| Sectionneur | Ligne droite avec contacts ouverts | Isolement visible | Aucun (hors charge) |
| Interrupteur | Ligne avec contact simple | Coupure manuelle | Courant nominal uniquement |
| Contacteur | Rectangle avec bobine de commande | Commutation à distance | Courant d’emploi |
La différence fondamentale réside dans le pouvoir de coupure. Contrairement à l’interrupteur qui ne peut couper que le courant nominal, ou au sectionneur qui ne possède aucun pouvoir de coupure, le symbole disjoncteur indique clairement sa capacité à interrompre des courants de défaut importants.
Les différents types de symboles disjoncteurs selon leur fonction
Le symbole disjoncteur de base peut être enrichi d’éléments graphiques supplémentaires selon les protections intégrées. Cette approche modulaire permet d’identifier rapidement les caractéristiques de l’appareil.
Le disjoncteur magnétothermique combine deux protections distinctes. Son symbole intègre un carré pour la protection thermique (contre les surcharges) et un demi-cercle pour la protection magnétique (contre les courts-circuits). Ces éléments graphiques s’ajoutent au symbole de base du disjoncteur.
Pour le disjoncteur différentiel, le symbole disjoncteur s’enrichit d’un tore représenté par un cercle traversé par les conducteurs. Cette représentation indique clairement la fonction de protection contre les défauts d’isolement.
Le disjoncteur-moteur possède un symbole spécifique avec des indications de réglage thermique. Ces éléments graphiques permettent d’identifier immédiatement sa fonction de protection des moteurs électriques.
Lecture d’un schéma électrique contenant des symboles de disjoncteurs
Sur un schéma électrique, le symbole disjoncteur s’accompagne toujours d’informations complémentaires essentielles. Le calibre nominal, exprimé en ampères, indique le courant maximal permanent supporté. La courbe de déclenchement (B, C, D) précise le seuil d’intervention magnétique.
Dans un tableau électrique domestique, vous retrouverez typiquement un disjoncteur différentiel 500mA 63A en tête de rangée, suivi de disjoncteurs divisionnaires 16A courbe C pour l’éclairage et 20A courbe C pour les prises. Chaque symbole disjoncteur est accompagné de son repère et de ses caractéristiques.
L’identification du nombre de pôles est cruciale : un trait vertical pour le monophasé, deux traits pour le biphasé, trois pour le triphasé. Cette information, visible directement sur le symbole, détermine le type de raccordement électrique.
Évolution des symboles disjoncteurs selon les normes
L’évolution du symbole disjoncteur reflète les progrès technologiques et l’harmonisation internationale des normes. Historiquement, chaque pays possédait ses propres représentations graphiques, créant des difficultés d’interprétation.
La norme CEI 60617 a unifié les représentations à l’échelle internationale. Le symbole disjoncteur actuel résulte de cette harmonisation, privilégiant la clarté et l’universalité. Les normes européennes EN ont adopté ces standards, facilitant les échanges techniques.
Les logiciels de CAO électrique modernes intègrent ces évolutions normatives. Ils proposent des bibliothèques de symboles actualisées, garantissant la conformité des schémas. Cette standardisation numérique facilite la collaboration internationale et réduit les risques d’erreur d’interprétation.
Maîtrisez la lecture des schémas électriques
La compréhension du symbole disjoncteur constitue une base fondamentale pour tout travail en électricité. Cette représentation graphique normalisée vous permet d’identifier rapidement les protections, leurs caractéristiques et leur rôle dans l’installation. Que vous soyez professionnel ou amateur, cette connaissance vous assure une lecture précise et sécurisée des schémas électriques, gage d’interventions réussies et conformes aux règles de l’art.
